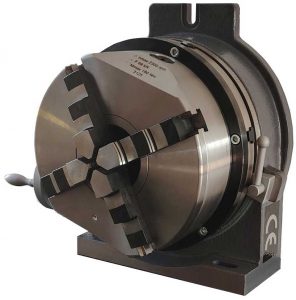

Rundtisch economic
Alle DIVITEC Rundtisch Modelle (150 - 400) haben eine Drehplatte mit Morsekegelbohrung von MK 2 bis MK 4.
Diese Rundtische wurden für den Einsatz in horizontaler und vertikaler Lage konzipiert.
Das Untersetzungsverhältnis der Schnecke ist 90 : 1.
Eine Umdrehung der Handkurbel entspricht 4° an der Drehplatte.
Für indirekte Teilungen nach der Skala und dem Nonius beträgt die Ablesegenauigkeit
eine Winkelminute, unter Zuhilfenahme des Nonius 10 Winkelsekunden.
Teilungen von 2-100 sind mit den optionalen Lochteilscheiben möglich.
Dann wird anstelle des Handrads die entspechende Lochteilscheibe mit der Sektorschere,
und dem Handgriff mit dem Indexstift auf der Schneckenwelle montiert.
Zubehör:
Drehkurbel mit Nonius, Klemmhebel
optionales Zubehör:
3 - Backen Drehfutter, Lochteilscheiben, Reitstock
Zusatzausstattung auf Anfrage:
Digitalanzeige, Luftunterstützung
Abmessungen:
Technische Daten
Typ | DØ mm | H mm | A mm | B mm | K mm | Morsekegel | Übersetzung | Gewicht kg |
---|---|---|---|---|---|---|---|---|
150 | 150 | 92 | 220 | 160 | 17 | MK 2 | 1:90 | 12.5 |
200 | 200 | 120 | 310 | 225 | 17 | MK 3 | 1:90 | 31 |
250 | 250 | 120 | 320 | 280 | 18 | MK 3 | 1:90 | 48.5 |
300 | 300 | 140 | 410 | 325 | 18 | MK 4 | 1:90 | 77 |
350 | 350 | 140 | 460 | 380 | 18 | MK 4 | 1:90 | 98 |
400 | 400 | 140 | 510 | 435 | 18 | MK 5 | 1:90 | 130 |
