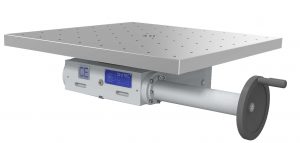

Der manuelle DIVITEC Rundtisch H ist ausschliesslich mit Komponenten
marktführender Hersteller ausgestattet. Verstellbar über ein Handrad,
ist er die Rundachse mit grosser Drehplatte für Ihre Anwendung.
Je nach Kundenwunsch sind verschiedene Drehplatten- Ø
und auch rechteckige Aufspannplatten machbar.
Die Nachrüstung dieses Geräts mit einem Servoantrieb
ist besonders unkompliziert, und bereits konstruktiv vorgesehen.
Die Winkelposition wird über eine Digitalanzeige
in Grad Minuten Sekunden oder Dezimalgrad angezeigt.
Die Klemmung wird pneumatisch realisiert.
Ausstattung:

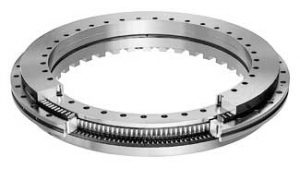

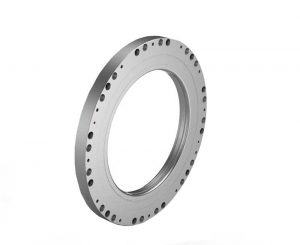

YRT Lager, pneunatische Klemmung
Digitalanzeige

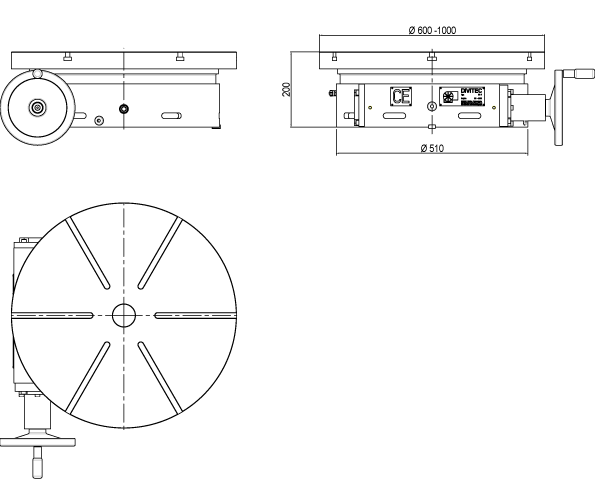

Abmessungen:
Technische Daten
| Rundtisch H | Ø 500-1000 alt. bis zu 800 Quadrat |
|---|---|
| Gehäuse | IP 65 strahlwassergeschützt |
| Planscheibe | Ø 500 / 1000 mm |
| Planlauf | < 0,01 mm auf Ø 400 |
| Rundlauf | < 0,01 mm auf Ø 400 |
| Lagerung | Axial - Radiallager |
| Antrieb | Schneckentrieb i=160 :1 |
| alternativ | AC Servo / Drehstrom |
| Drehzahl | bis 20 min-1 |
| Gewicht | ca.300 - 400 kg |
| Transportlast | 3000 Kg |
| Magnetplatten | n. Kundenwunsch |
| Drehzahlregelung | Frequenzumrichter |
