Schwenktisch RTSH
Der DIVITEC Rundtisch RTSH läßt sich schnell manuell weiterschalten. Er ist geeignet zum fräsen, bohren, teilen, Winkel setzen und zum Rundfräsen.
schwenken:
Der Tisch läßt sich 90°aus der horizontalen Stellung in die vertikale Position ausschwenken. Jede Drehung der Handkurbel schwenkt den Tisch um 3 Grad und 5 Minuten.
teilen:
24 Indexbohrungen ermöglichen ein schnelles Direktteilen. Die Teilstriche des Teilkreises sind groß und gut ablesbar.
Zubehör:
Drehkurbel mit Nonius, Klemmhebel
optionales Zubehör:
3 - Backen Drehfutter, Lochteilscheiben, Reitstock
Zusatzausstattung auf Anfrage:

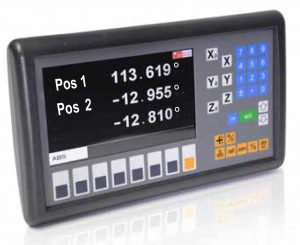

Digitalanzeige
Abmessungen:
Technische Daten
| A mm | B mm | C mm | Spitzenhöhe D mm | E mm | F mm | Übersetzung | Morsekegel | Direkt Teilung | Gewicht kg | |
|---|---|---|---|---|---|---|---|---|---|---|
| 300 | 185 | 370 | 208 | 336 | 444 | 90:1 | MK 3 | 24 | 100 |
Schwenktisch RTSK
Der DIVITEC Rundtisch RTSK läßt sich schnell manuell weiterschalten. Er ist geeignet zum fräsen, bohren, teilen, Winkel setzen und zum Rundfräsen.
schwenken:
Der Tisch läßt sich 90°aus der horizontalen Stellung in die vertikale Position ausschwenken.
Jede Drehung der Handkurbel schwenkt den RTSK 150 um 6°, und 4° alle anderen Grössen.
Es sind jeweils eine Variante mit Morsekegel, und mit einer Zentrierbohrung in der Drehplatte wählbar.
teilen:
mit der Skala kann schnell geteilt werden, über den Schneckentrieb oder von Hand.
Die Teilstriche des Teilkreises sind groß und gut ablesbar.
Mögliche Genaugkeit 2‘ beim 150er und 1‘ beim 250 - und 300er,
oder mit Nonius 10“.
Zubehör:
Drehkurbel mit Nonius, Klemmhebel
optionales Zubehör:
3 - Backen Drehfutter, Lochteilscheiben, Reitstock
Zusatzausstattung auf Anfrage:
Digitalanzeige
Abmessungen:
Technische Daten
| Modell | A[mm] | B[mm] | D[mm] | H[mm] | a[mm] | b[mm] | c[mm] | e[mm] | Untersetzung | Morsekegel | schwenken | Gewicht[Kg] | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø150 | 180 | 268 | 150 | 115 | 380 | 143 | 125 | 11 | 1:90 | MK2 | 6°/umdr | 25 | |
| Ø250 | 255 | 397 | 250 | 155 | 495 | 210 | 187 | 14 | 1:90 | MK3 | 1°/umdr | 75 | |
| Ø300 | 300 | 447 | 300 | 178 | 551 | 235 | 212 | 16 | 1:90 | MK4 | 1°/umdr | 110 |
