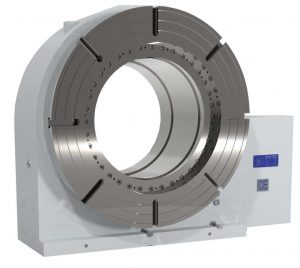

Rundtisch economy
Die DIVITEC economy Reihe ist die Standard Achse für den horizontalen und
vertikalen Einsatz auf Bearbeitungszentren u. a.
In Form und Abmessung kann alles optimal auf das Einsatzgebiet abgestimmt werden.
Die Ausrüstung wird an die jeweilige Maschinensteuerung angepasst,
so dass ein höchst effizientes Arbeiten gewährleistet ist.
Eine eigene Steuerung, sowie diverse Zusatz- und Sonderausrüstungen
auch speziell nach Wunsch sind ebenfalls lieferbar.
Zubehör:
Motoren angepasst
optionales Zubehör:
3 - Backen Drehfutter, Reitstock, Gegenlager
Zusatzausstattung :
Einachssteuerung, direktes Meßsystem

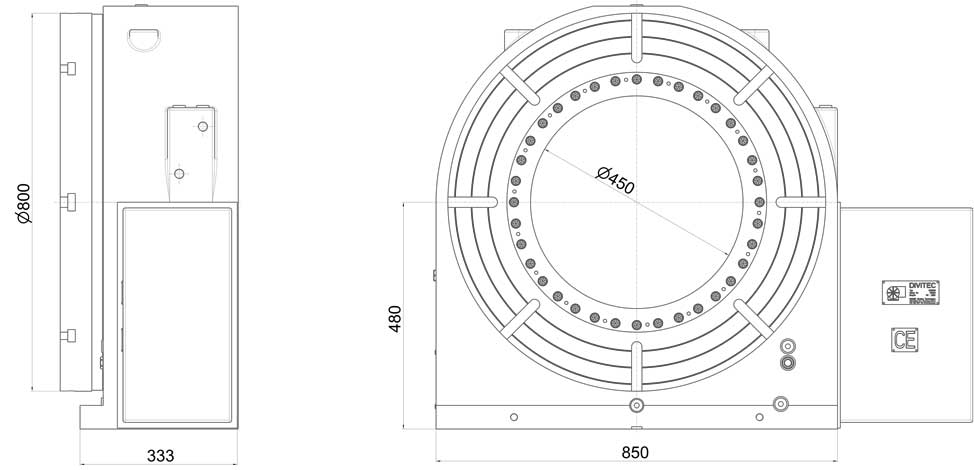

Abmessungen:
Technische Daten
| Modell CNC | 120 | 170 | 200 | 250 | 320 | 400 | 500 | 630 | 800 |
|---|---|---|---|---|---|---|---|---|---|
| Drehplatte Ø[mm] | 120 | 170 | 200 | 250 | 320 | 400 | 500 | 630 | 800 |
| Spitzenhöhe [mm] SH | 115 | 135 | 135 | 185 | 210 | 250 | 310 | 400 | 480 |
| Gesamthöhe horizontal [mm] Gh | 165 | 165 | 165 | 200 | 240 | 250 | 290 | 320 | 340 |
| Gesamthöhe vertikal [mm] Gv | 195 | 240 | 240 | 315 | 380 | 460 | 570 | 725 | 880 |
| Gesamtlänge [mm] L | 400 | 465 | 465 | 525 | 645 | 671 | 770 | 937 | 1100 |
| MittenbohrungØ[mm] | 30H7 | 35H7 | 35H7 | 70H7 | 110H7 | 150H7 | 180H7 | 254H7 | 254H7 |
| T- Nuten Drehplatte [mm] | 10H7 | 12H7 | 12H7 | 12H7 | 14H7 | 14H7 | 18H7 | 18H7 | 20H7 |
| Führungsnuten [mm] | 14H7 | 18H7 | 18H7 | 18H7 | 18H7 | 18H7 | 18H7 | 18H7 | 22H7 |
| Radiallast [Kg] | 35 | 75 | 100 | 125 | 150 | 300 | 350 | 400 | 600 |
| Axiallast [Kg] | 75 | 150 | 200 | 300 | 350 | 500 | 600 | 1000 | 1500 |
| Klemmoment pneu.[Nm] | 125 | 280 | 280 | 500 | 750 | 1000 | 1300 | 3500 | 4300 |
| Klemmoment hydr.[Nm] | 260 | 550 | 550 | 1000 | 1500 | 1900 | 2600 | 7000 | 10500 |
| Untersetzung | i = 60 | i=90 | i=90 | i = 180 | i = 180 | i = 90 | i = 120 | i = 180 | i = 180 |
| kleinstes Inkrement | 0,001° | 0,001° | 0,001° | 0,001° | 0,001° | 0,001° | 0,001° | 0,001° | 0,001° |
| max. Drehzahl [minˉ¹] | 24 | 24 | 24 | 12 | 12 | 24 | 18 | 12 | 12 |
| Teilgenauigkeit [arcsec]* | 25" | 25" | 25" | 15" | 15" | 15" | 15" | 15" | 15" |
| Wiederholgenauigkeit [arcsec] | ± 3" | ± 3" | ± 3" | ± 2" | ± 2" | ± 2" | ± 2" | ± 2" | ± 2" |
| Planlauf | 0.01 | 0.01 | 0.01 | 0.015 | 0.015 | 0.015 | 0.015 | 0.025 | 0.025 |
| Rundlauf | 0.01 | 0.01 | 0.01 | 0.015 | 0.015 | 0.015 | 0.015 | 0.025 | 0.025 |
| Gewicht [Kg] | 30 | 70 | 85 | 125 | 210 | 280 | 480 | 860 | 1200 |
| Farbe | RAL 7035 | RAL 7035 | RAL 7035 | RAL 7035 | RAL 7035 | RAL 7035 | RAL 7035 | RAL 7035 | RAL 7035 |
